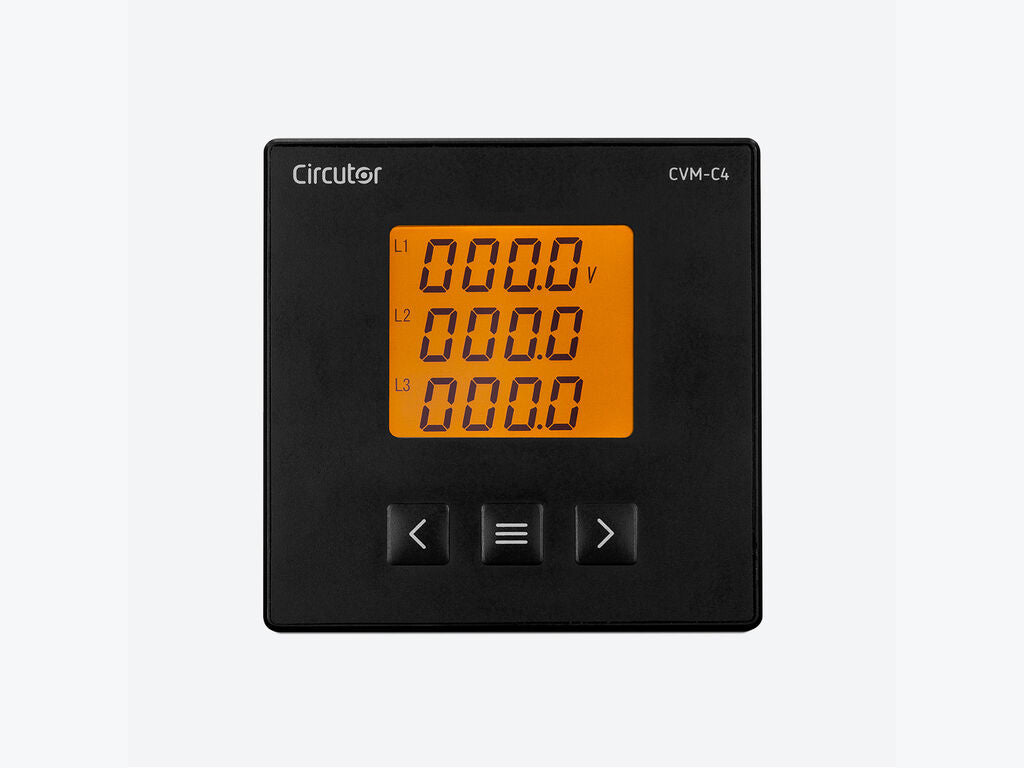

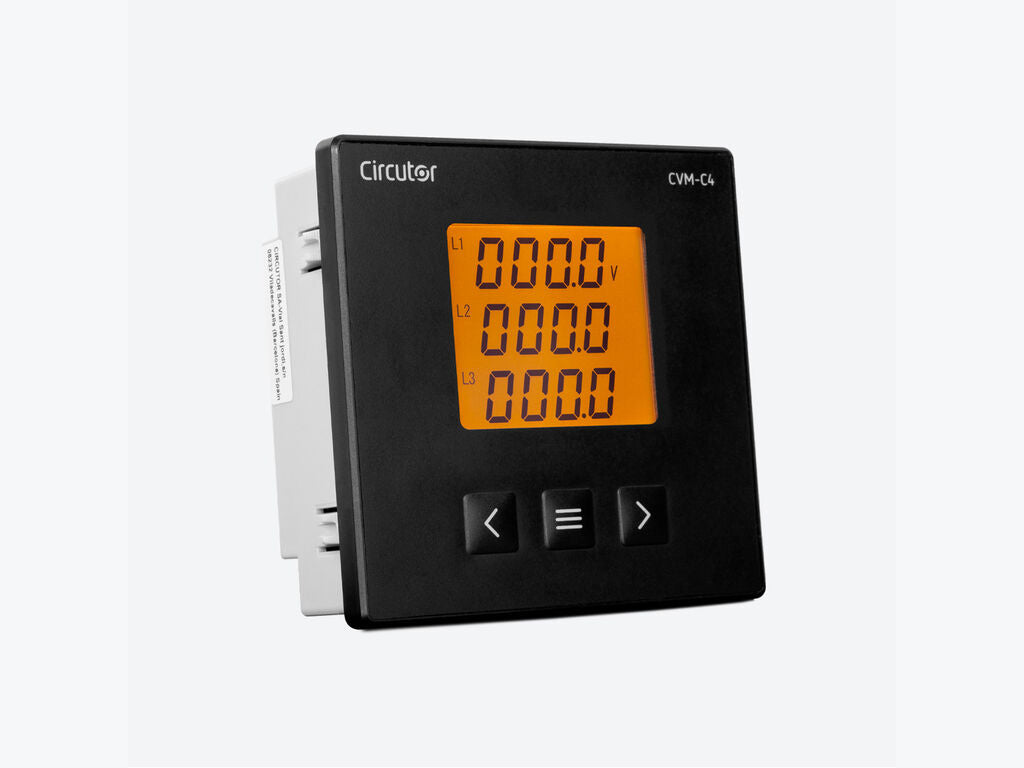

CVM-C4-ITF-485-ICT2, Multímetro panel, 96x96

CVM-C4 es un analizador de redes que mide, calcula y muestra por pantalla los principales parámetros eléctricos en redes monofásicas, trifásicas con y sin neutro. La medida se realiza en verdadero valor eficaz, mediante 3 entradas de tensión CA y 3 entradas de corriente /5 A ó /1 A. Las salidas de relé permiten actuar localmente en caso activar una condición de alarma. Sus dimensiones son 96 x 96 mm con una profundidad de sólo 41,5 mm. La medida de corriente se realiza de forma indirecta a través de transformadores .../5 A ó .../1 A. Permite alimentación en sistemas CA (80…270 Vca) y CC (80…270 Vcc ó 18...36 Vcc). Dispone de comunicaciones RS-485 que permiten la lectura de la información de forma remota o centralizarla en un Scada o Master.

•  Protocolo: Modbus/RTU
•  Comunicaciones: RS-485
•  Salida Transistor: 2
•  Nº relés: 2
•  Entradas digitales: 2
•  Canales de medida de corriente: 3
•  Corriente de entrada: .../5 A | .../1 A
•  Fijación: Panel

APLICACIONES

• Medida de parámetros eléctricos donde sea necesario poner un analizador de panel de dimensiones reducidas por problemas de espacio.
• Medida de valores instantáneos de los parámetros eléctricos con comunicaciones.
• Registro de la Energía Activa o Reactiva consumida ó generada.
• Actuación local sobre la instalación mediante las salidas relé del equipo.
• Alarmas programables configurando el tiempo de activación del relé, retardo a la conexión e histéresis.
• Salidas de impulsos de energía 5000 imp/kWh.
• Medida de energía de dos fuentes distintas en 2 contadores independientes (mediante activación de entrada digital).
• Medida del THD% de tensión y corriente para comprobar la existencia de armónicos en la instalación.
